2009.06.02 スカイライトチューブ直し

コンパイル建築設計事務所


今年の初めにリノベーション工事を行ったＦ歯科さん！
その工事の時に取り付けた、スカイライトチューブの修正工事を行いました。


Ｆ歯科さんは、１１年ほど前に、他社さんで建てた案件です。
今回、縁がありまして、リノベーションを依頼されまして、増築との事ですが、法律的に、
ＨＤアンカー等の設置までは、高価になりすぎるのと、耐震金物等の施工をするには
既存部分のなんとも無い箇所まで手を入れたりしなければ、法律に合致せず、
インチキな確認申請で、増築の許可を取るよりも、リノベーションでなんとかしようと
了解を頂きまして、工事を行いました。

打ち合わせの時に、２階中廊下が暗く、普段照明を付けた状態で生活してると言う話を伺って
スカイライトチューブの取付けましょうと言う事になりました。

スカイライトチューブは、反射率の高いダクトで建物内部に光を取り入れるトップライトで
商品性能としては、良い物ですが、価格に付いては納得出来ませんです^^;

でも、明るくなるならと言う事で、オーナーさんと話し合いの結果、採用！
そんなスカイライトチューブを付ける際に、防火の事を話をして、対応済みですと言う
言葉だけを信じてしまって、深い話をしないで、その時は、取り付けました。

現在進行中の、清水区内のＳ邸も、隣家と数cm程度の隙間で隣接してる為、１階の光の
差さない部屋にスカイライトチューブで光を取り入れようと言う事で、採用決定、図面に
記載する為に、個別の認定番号を教えて欲しいと連絡すると、個別認定はありませんとの
回答・・・、

あれ？Ｆ歯科さんは？って事を問うと、販売店もあれ？って事になり
σ(^_^)が、販売店に法律の説明を始め、結果２２条の地域で、スカイライトチューブを
設置する場合には、ガラスを内部に追加しないとならないと言う事で、Ｆ歯科さんのスカイ
ライトチューブに網入りガラスを追加する事になりました。

今後は、ほぼ全てに、網入りガラス追加した状態で、スカイライトチューブを販売すると言う
事で決着しましたが、過去にスカイライトチューブを取り付けの皆様、防火性能が有りませ
んので、御注意です！

さてさて　改修工事の内容です。
まずはオーナーと挨拶、暗かった２階中廊下も明るくなって、細部に色んな収納を設置して
頂いて、家の使い方のイメージも伝えられてたので、面積が変わって無いのに、部屋が広く
使えるようになって、心に余裕も出て、凄く良いと言って頂きました。

＋今回の工事の内容を聞いて、信頼を得る商売なんですねぇ～って言って頂きました^^。

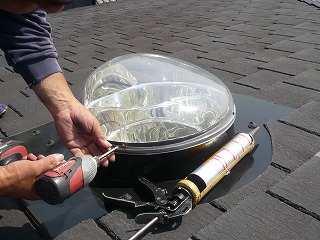

まずは、スカイライトチューブのドームを外します。


富士山・・・。


スカイライトチューブの中はギラギラしてます。


メーカーから取り寄せた、網入りガラスです。



こんな感じで網入りガラスでチューブの上部を塞ぎます。


ドームを再度取り付けて


完成！


今回は、自分も認定が取れてるとの思いこみもあり反省・反省！
でも早急に気がついて、良かったです。

他社さん採用の過去の案件は少し気になります。どうなんでしょ？

σ(^_^)も、本来は新築で暗い家なんて設計する事無いと自負してましたし、
どうしても光が確保出来ない案件に巡り合うなんて、それも新築で！
そんな中で、スカイライトチューブを採用、エラーも早期に対応できて
良かったです。日々勉強です。
